Filtro de tambor combinado para estanques Koi y acuicultura
Combine la filtración de tambor con micropantalla y una cámara de tratamiento biológico en un diseño coordinado. Pureflow Bio es un fabricante de filtros de tambor combinados en la India para estanques koi, estanques ornamentales y proyectos de acuicultura.
Haga coincidir la etapa mecánica con su flujo de agua y carga de sólidos. Luego confirme la biocámara, el medio, la aireación y cualquier opción UV para sus necesidades de alimentación y tratamiento.
¿Qué es un filtro de tambor combinado?
Un filtro de tambor combinado reúne dos etapas de tratamiento: un tamiz giratorio para sólidos en suspensión y una cámara para tratamiento biológico. Permite planificar las etapas como una disposición de equipo.
Primero, la etapa mecánica separa el material que la criba seleccionada puede retener. La etapa biológica apoya luego el tratamiento de los residuos disueltos, siempre que los medios y las condiciones de funcionamiento se adapten a la carga.
UV es una opción separada para confirmar. Por lo tanto, verifique el orden del proceso real y los componentes incluidos con la configuración seleccionada.
Aplicaciones de filtros de tambor combinados
Koi y estanques ornamentales
Coordinar la eliminación de sólidos y el tratamiento biológico alrededor del flujo y la alimentación del estanque. También permita el acceso para la limpieza de la pantalla y el mantenimiento de los medios.
Proyectos de acuarios y oceanarios públicos
Revise la unidad como parte del sistema de soporte vital completo para cada exhibición. Haga coincidir las necesidades de química, drenaje y tratamiento del agua con la configuración seleccionada.
Sistemas de piscifactoría, criaderos y de investigación
Planifique cada piscifactoría, criadero o sistema de investigación en función del flujo real, la alimentación diaria y la función biológica. Para sistemas de acuicultura de recirculación (RAS) más grandes, analice una disposición personalizada o de unidades múltiples.
Etapas mecánicas y biológicas
Cómo funciona un filtro de tambor combinado
Pantalla sólidos en suspensión
El agua pasa a través del tamiz del tambor. Las partículas retenidas por la malla seleccionada permanecen en la pantalla hasta que la limpieza las elimine.
Lavar sólidos a residuos
El dispositivo de limpieza lava el material capturado hacia la ruta de desechos. Confirme el gatillo, el suministro de agua de lavado y los controles para la unidad seleccionada.
Apoyo al tratamiento biológico
El agua pasa por la etapa biológica acordada antes de regresar al sistema. Además, cualquier etapa UV opera dentro de sus propias condiciones especificadas.
El plano aprobado confirma el orden del proceso real, los niveles operativos y la disposición de la bomba de retorno.
Características del filtro de tambor combinado y beneficios del proyecto
Diseño de filtro coordinado
Planificar el tambor, la biocámara y las conexiones en conjunto. De este modo, el equipo se puede adaptar al espacio de instalación disponible.
Disposición de limpieza de pantallas
El sistema de lavado elimina los sólidos retenidos a la salida de residuos. Sin embargo, aún es necesaria una inspección rutinaria de la rejilla, las boquillas y el drenaje.
Cámara biológica
Defina el medio, el volumen de llenado y la aireación frente a la carga de tratamiento. A continuación, acuerde la puesta en servicio y los controles de calidad del agua.
Opciones de control y UV
Analice los requisitos de control, sensores y rayos UV antes de realizar el pedido. Estos componentes se incluyen sólo cuando se indica en la cotización.
Componentes de servicio accesibles
Verifique el espacio libre alrededor de la transmisión, la rejilla, las bombas y la cámara. Esto facilita la realización de las tareas de inspección y mantenimiento planificadas.
Configuración específica del proyecto
Revisar niveles de entrada y salida, materiales y suministro eléctrico del sitio. Finalmente, confirme la disposición del equipo antes de la fabricación.
Galería de filtros de tambor combinados
Vea el equipo existente y las fotografías de los componentes. Las configuraciones varían, así que utilice su cotización y plano aprobado para confirmar el ensamblaje suministrado.
Vistas de equipos

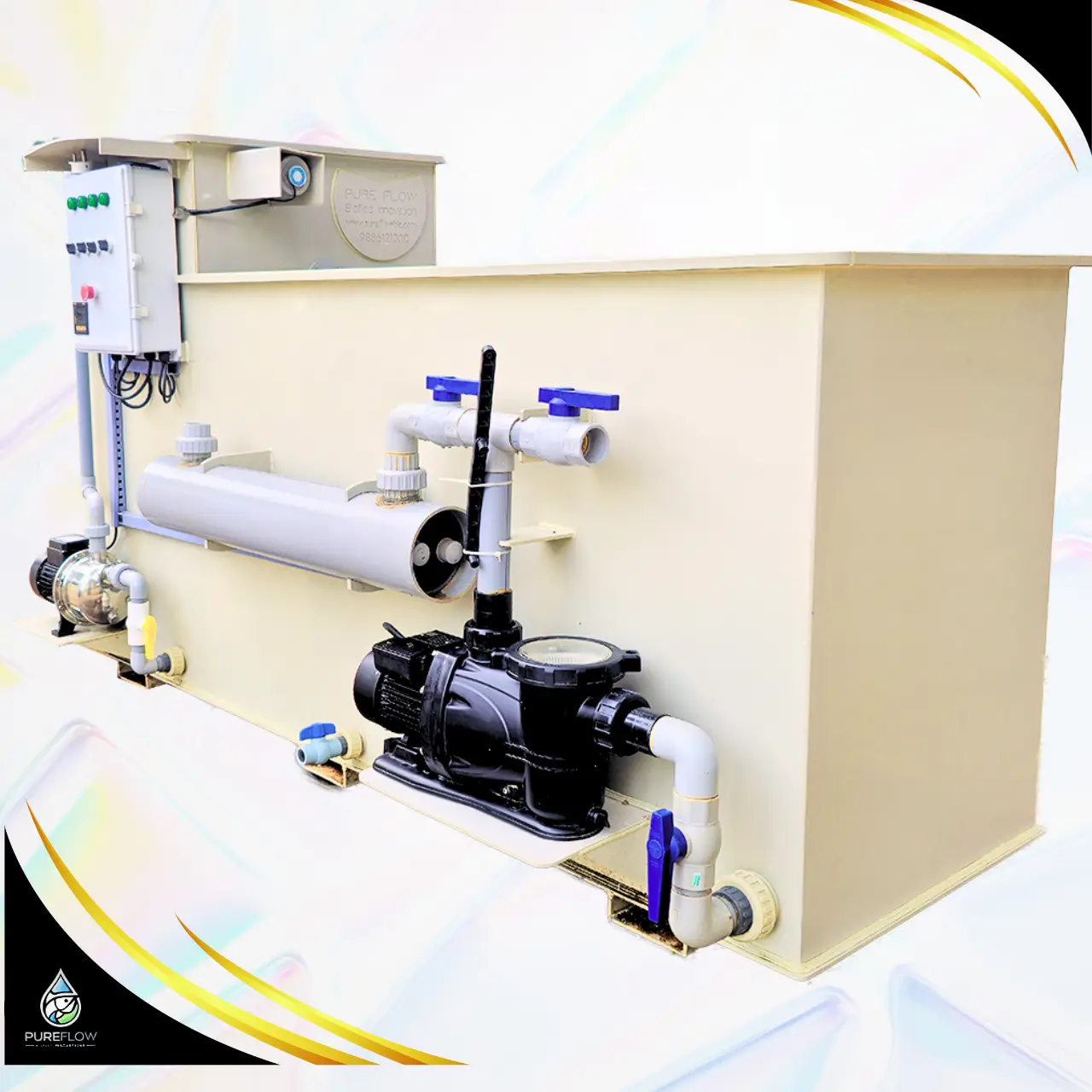

Conjunto combinado completo

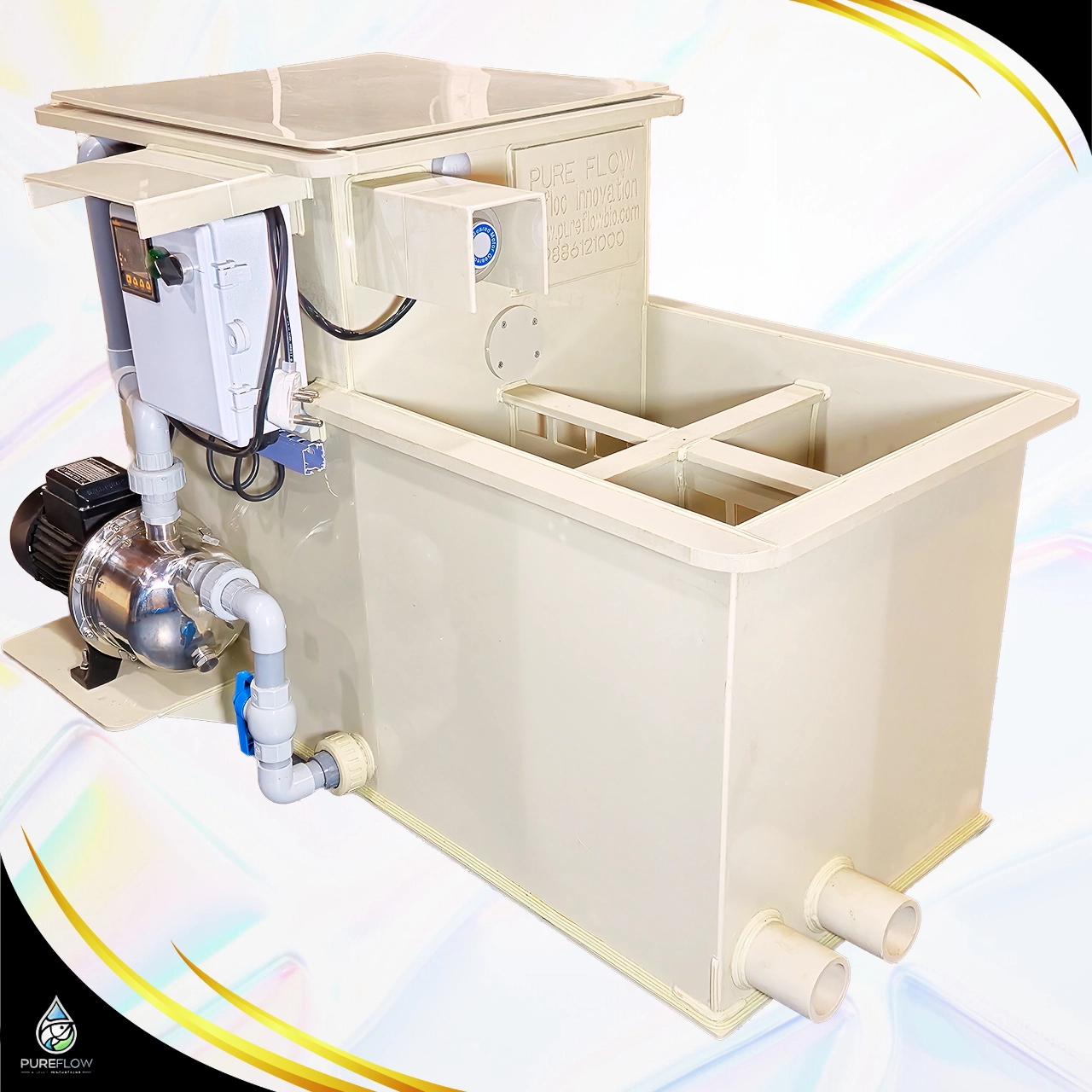

Cámara biológica abierta

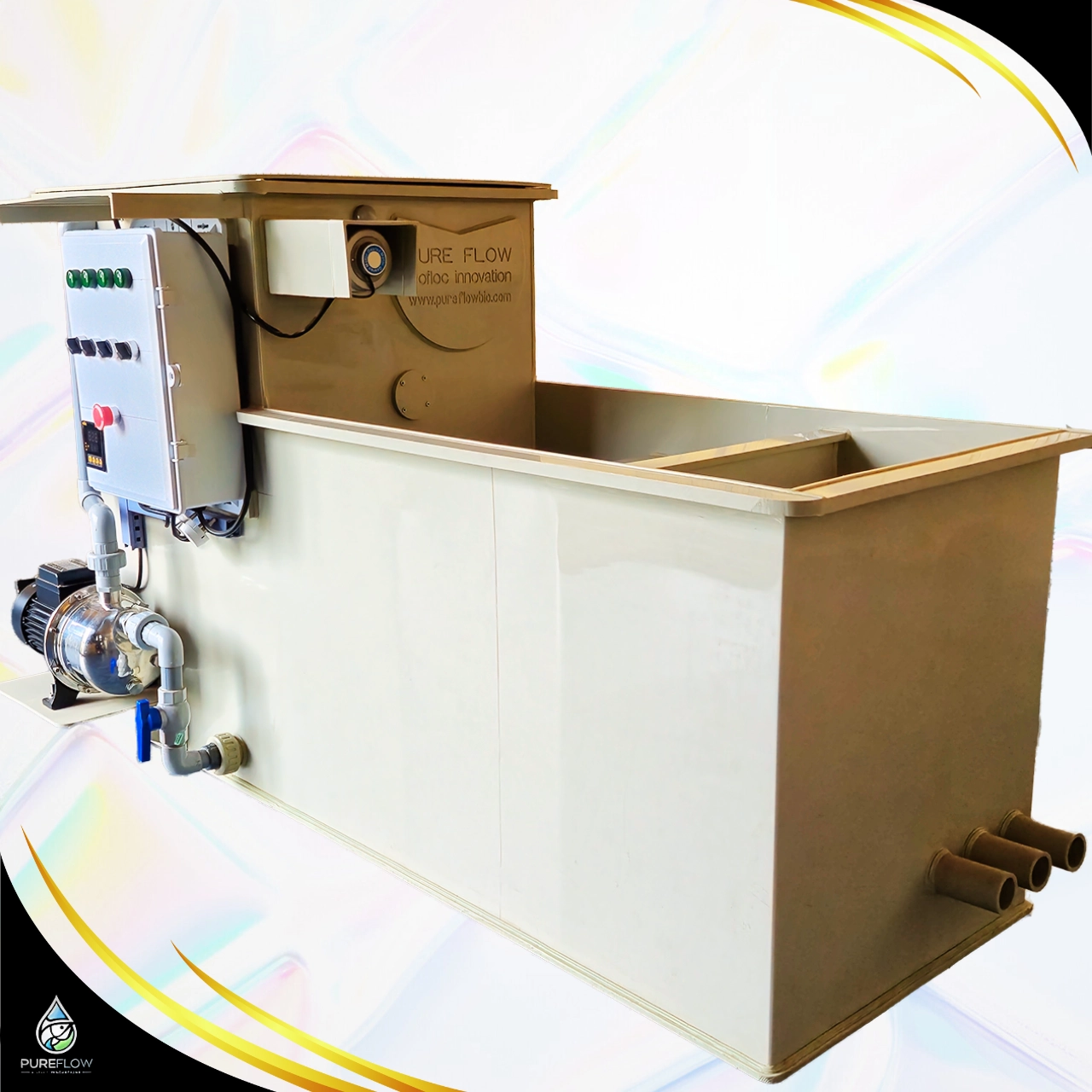

Disposición de salidas múltiples

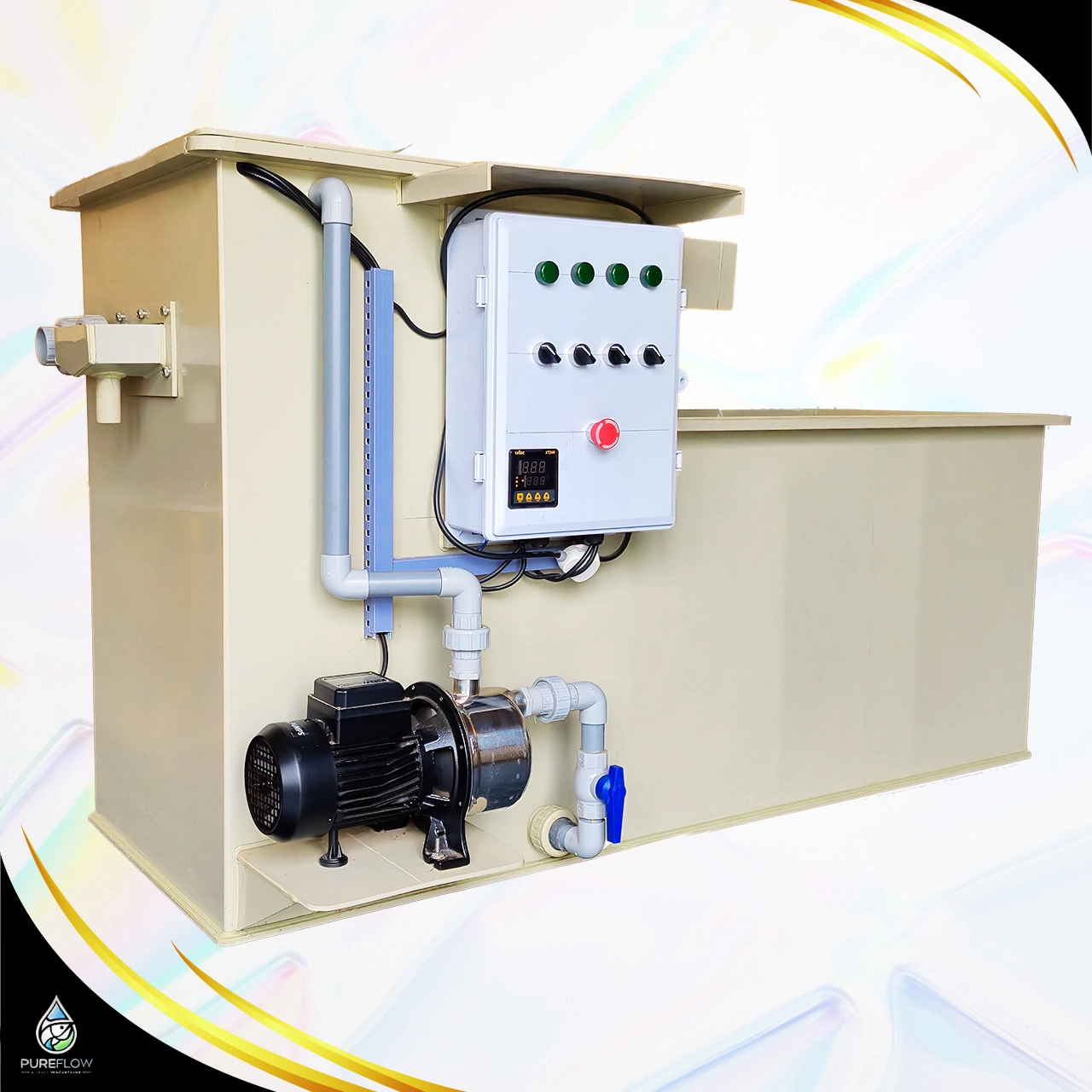

Cuadro de mandos y bomba de lavado

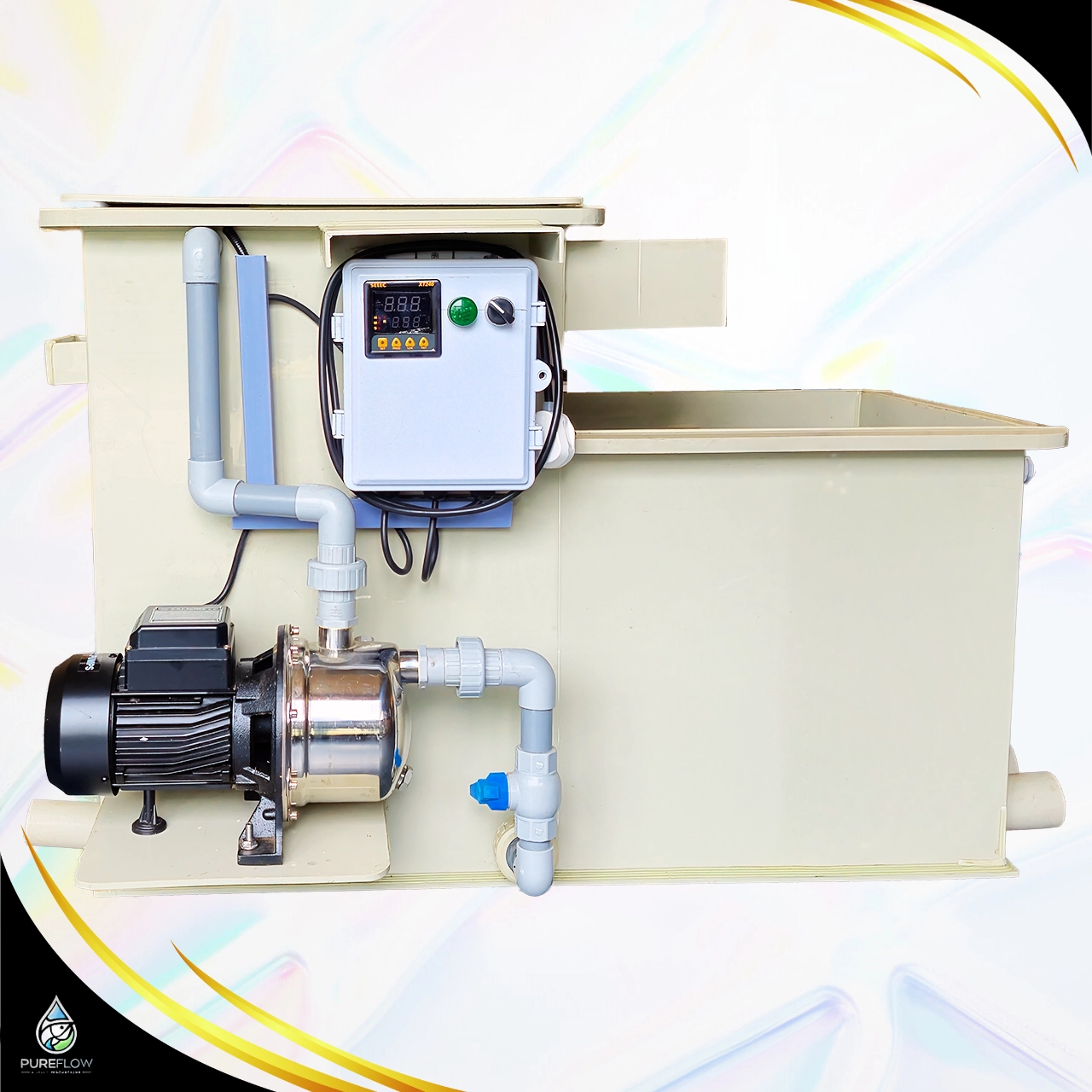

Diseño compacto del equipo

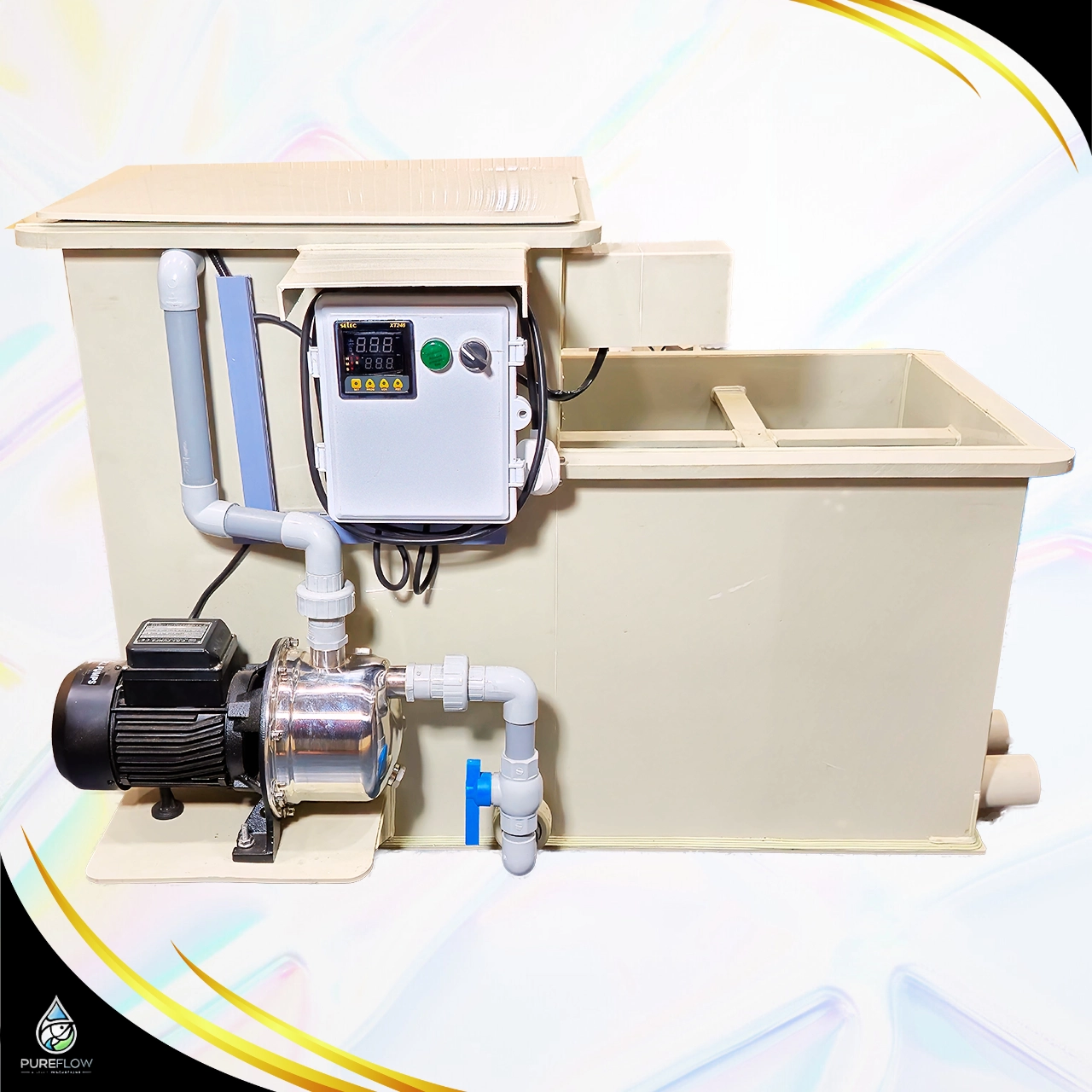

Acceso a cámara y servicios
Componentes y Plano
Ejemplo de dibujo de disposición

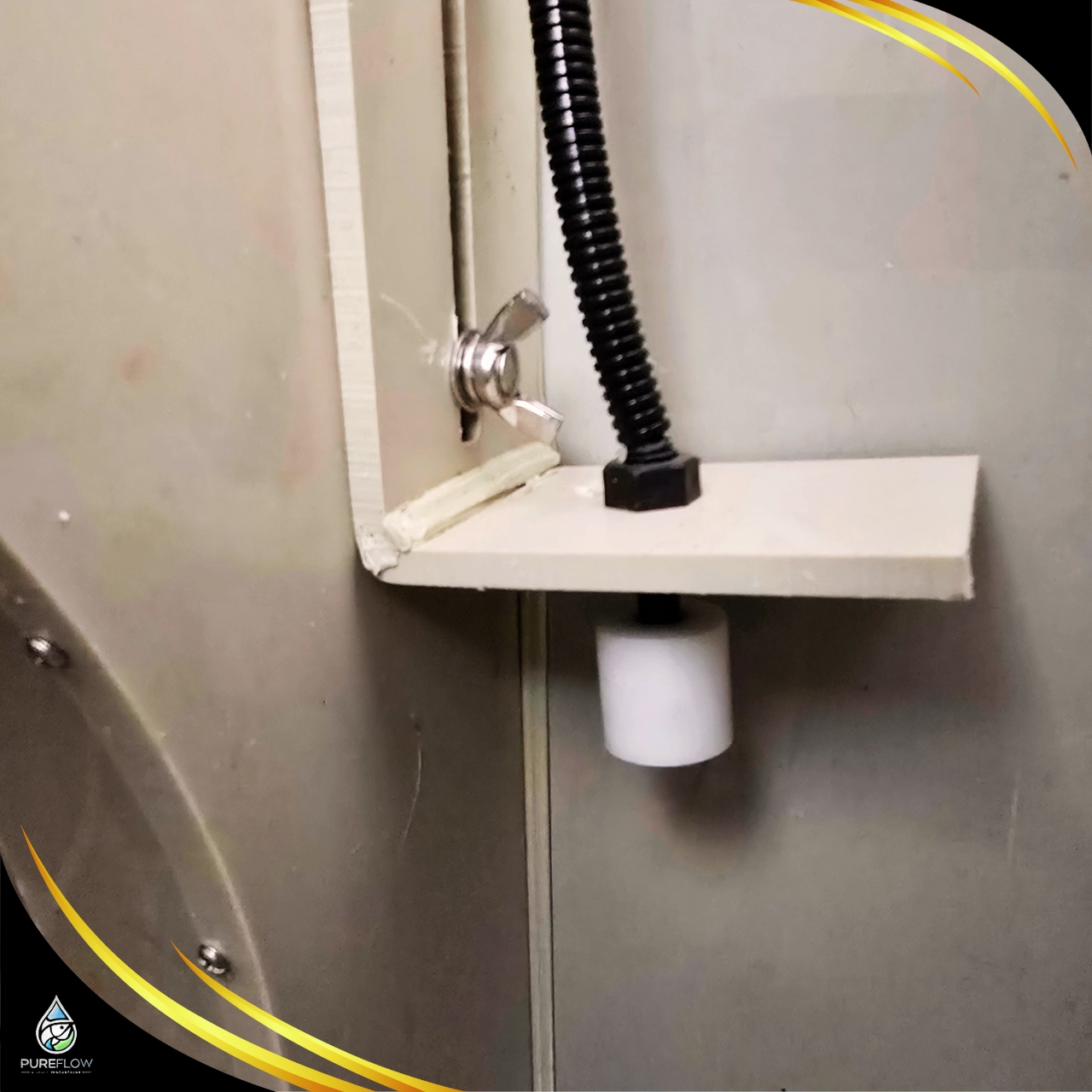

Detalle sensor de nivel

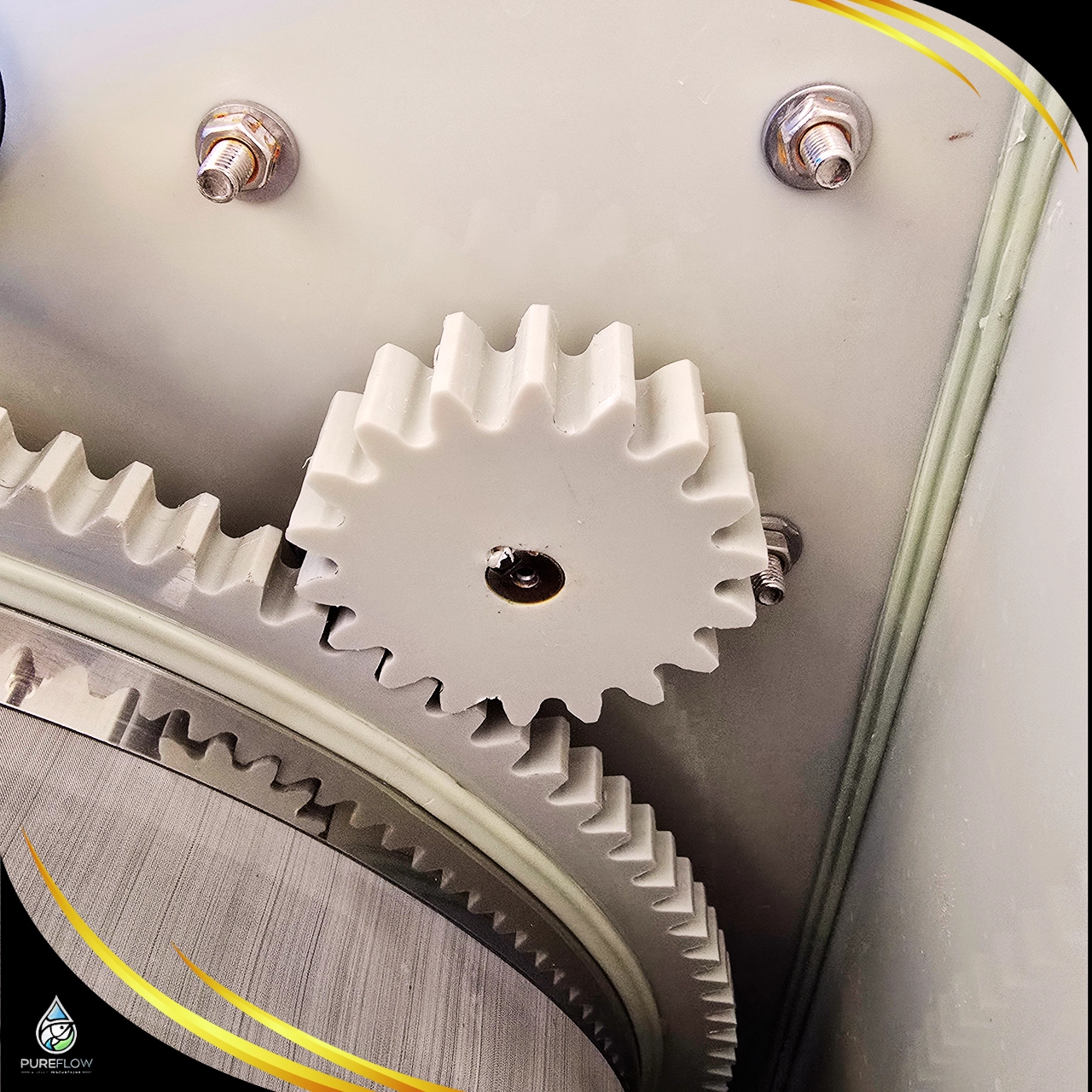

Detalle del engranaje impulsor

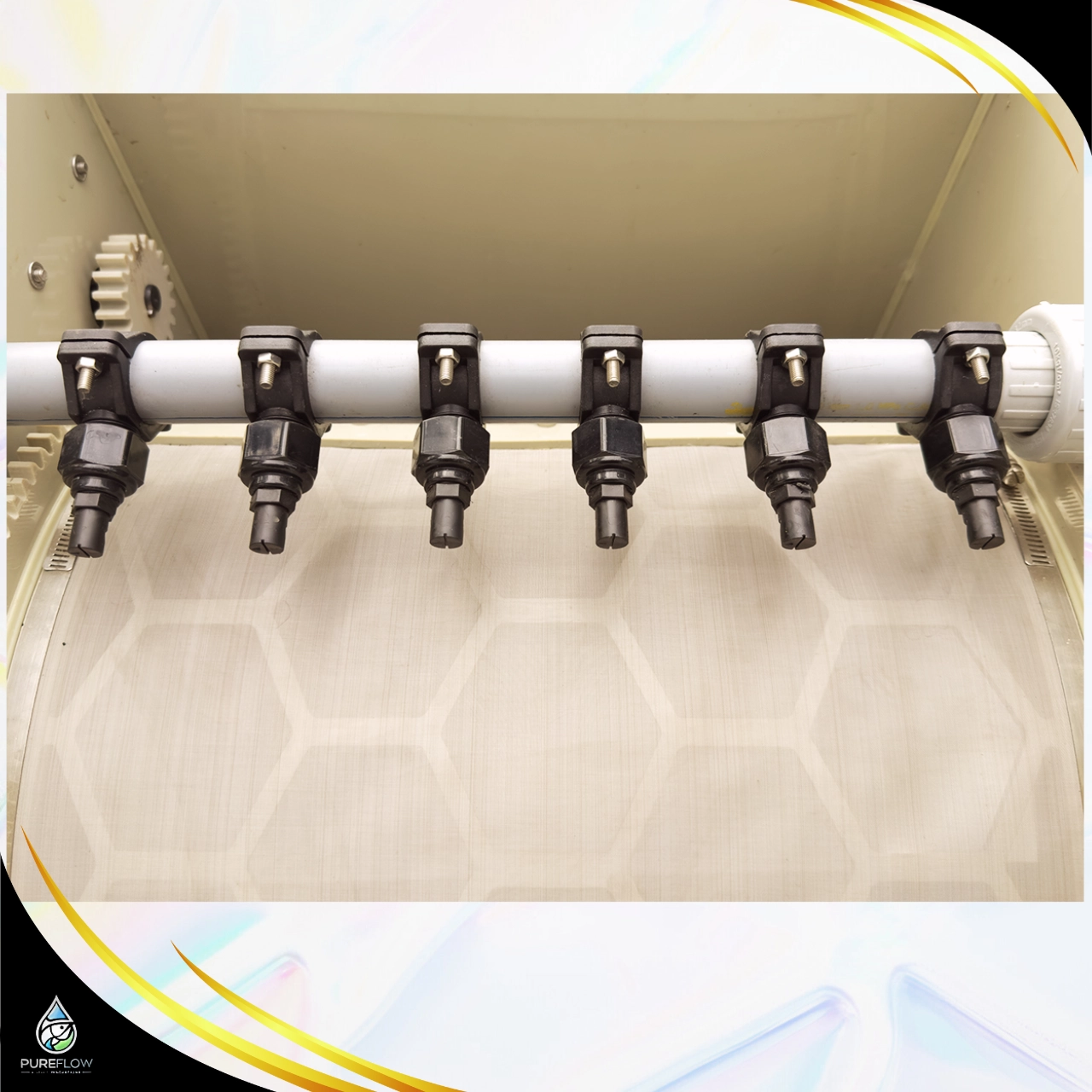

Boquillas pulverizadoras de retrolavado
El dibujo de ejemplo ilustra una disposición; sus dimensiones no son una especificación de modelo nominal actual.
Especificaciones del filtro de tambor combinado
Abra una serie a continuación para comparar sus modelos. El estándar está abierto inicialmente; seleccionar otra serie la cierra. Compara 7 configuraciones Standard, 6 Pro y 9 Gravity de nuestro catálogo completo. Verifique la serie y el código del modelo: los modelos Pro usan los mismos códigos base pero tienen diferentes dimensiones y listados de UV.
El catálogo enumera malla SS 316 de 75 micrones, lavado automático con sensor de nivel, boquillas de lavado a alta presión y un engranaje de PP resistente al desgaste. Confirme la pantalla seleccionada y su caudal antes de realizar el pedido.
Filtro de tambor combinado estándar: 7 modelos
| Modelo | Largo × Ancho × Alto (mm) | Volumen de agua listado (m³) | Caudal máximo (m³/h) | Entrada (mm × cantidad) | Salida (mm × cantidad) | Listado de rayos UV (vatios × cantidad) | Consulta |
|---|---|---|---|---|---|---|---|
| CDRF-5 | 990 × 340 × 500 | 3 | 5 | 32 × 1 | 50 × 1 | 20 × 2 | Consultar ↗ |
| CDRF-10 | 1030 × 475 × 745 | 10 | 10 | 50 × 2 | 63 × 2 | 30 × 2 | Consultar ↗ |
| CDRF-15 | 1650 × 550 × 745 | 15 | 15 | 50 × 2 | 63 × 3 | 40 × 2 | Consultar ↗ |
| CDRF-25 | 2250 × 640 × 1000 | 25 | 30 | 63 × 2 | 75 × 2 | 50 × 2 | Consultar ↗ |
| CDRF-35 | 2300 × 680 × 1110 | 35 | 35 | 75 × 2 | 90 × 3 | 60 × 2 | Consultar ↗ |
| CDRF-50 | 3000 × 850 × 1200 | 50 | 50 | 90 × 2 | 110 × 2 | 60 × 2 | Consultar ↗ |
| CDRF-100 | 4000 × 1000 × 1500 | 100 | 100 | 90 × 2 | 110 × 2 | 100 × 2 | Consultar ↗ |
Filtro de tambor combinado Pro Series: 6 modelos
| Modelo | Largo × Ancho × Alto (mm) | Volumen de agua listado (m³) | Caudal máximo (m³/h) | Entrada (mm × cantidad) | Salida (mm × cantidad) | Listado de rayos UV (vatios × cantidad) | Consulta |
|---|---|---|---|---|---|---|---|
| CDRF-5 Pro | 1120 × 400 × 500 | 3 | 5 | 32 × 1 | 50 × 1 | 20 × 3 | Consultar ↗ |
| CDRF-10 Pro | 1430 × 475 × 745 | 10 | 10 | 50 × 2 | 63 × 2 | 30 × 4 | Consultar ↗ |
| CDRF-15 Pro | 1850 × 650 × 1000 | 15 | 15 | 50 × 2 | 63 × 2 | 40 × 4 | Consultar ↗ |
| CDRF-25 Pro | 2750 × 850 × 1250 | 25 | 30 | 63 × 2 | 75 × 2 | 50 × 4 | Consultar ↗ |
| CDRF-50 Pro | 3500 × 950 × 1400 | 50 | 50 | 75 × 2 | 90 × 2 | 60 × 4 | Consultar ↗ |
| CDRF-100 Pro | 4300 × 1400 × 1500 | 100 | 100 | 90 × 2 | 110 × 2 | 75 × 6 | Consultar ↗ |
Filtro combinado por gravedad — 9 modelos
| Modelo | Largo × Ancho × Alto (mm) | Volumen de agua listado (m³) | Caudal máximo (m³/h) | Entrada (mm × cantidad) | Salida (mm × cantidad) | Listado de rayos UV (vatios × cantidad) | Consulta |
|---|---|---|---|---|---|---|---|
| GCF-10 | 1200 × 650 × 550 | 10 | 10 | 75 × 3 | 50 × 2 | 30 × 2 | Consultar ↗ |
| GCF-15 | 1200 × 900 × 750 | 15 | 15 | 90 × 3 | 75 × 2 | 40 × 2 | Consultar ↗ |
| GCF-25 | 1450 × 950 × 750 | 25 | 25 | 110 × 4 | 90 × 3 | 60 × 2 | Consultar ↗ |
| GCF-35 | 1600 × Confirmar* × 900 | 35 | 35 | 110 × 5 | 110 × 3 | 60 × 3 | Consultar ↗ |
| GCF-50 | 2050 × 1050 × 1000 | 50 | 50 | 110 × 6 | 110 × 3 | 60 × 4 | Consultar ↗ |
| GCF-100 | 2690 × 1450 × 1000 | 100 | 100 | 160 × 5 | 110 × 3 | 80 × 3 | Consultar ↗ |
| GCF-150 | 2775 × 1475 × 1050 | 150 | 150 | 160 × 6 | 110 × 4 | 100 × 4 | Consultar ↗ |
| GCF-200 | 2950 × 1550 × 1050 | 200 | 200 | 160 × 9 | 110 × 5 | 100 × 5 | Consultar ↗ |
| GCF-300 | 3450 × 1650 × 1150 | 300 | 300 | 200 × 6 | 110 × 6 | 100 × 6 | Consultar ↗ |
* El ancho GCF-35 está impreso como 100 mm en el catálogo. Esta entrada necesita confirmación; no lo utilice para planificar la instalación. Todas las demás dimensiones se reproducen como se enumeran.
Fuente: Catálogo de productos Pureflow Bio. El catálogo indica que los modelos son de referencia y se pueden personalizar. El volumen de agua indicado es un valor de catálogo, no una capacidad de tratamiento biológico garantizada. Las cifras de UV son vatios por lámpara × cantidad, no potencia total del equipo. Confirme las dimensiones finales, el flujo en la malla seleccionada, el medio, la aireación y el equipo UV incluido en su cotización.
Lista de verificación de selección técnica
| Elemento de selección | Confirma para tu instalación |
|---|---|
| Etapa mecánica | Caudal nominal del ramal de filtro en la malla seleccionada, carga de sólidos y niveles de agua de operación |
| Etapa biológica | Tipo y volumen de medios, carga de alimentación de diseño, aireación y requisitos de puesta en servicio. |
| Dimensiones y conexiones | Tamaño total, niveles de entrada y salida, estándar de tubería, salida de desechos y autorización de servicio. |
| Materiales | Cuerpo, rejilla, sellos y tuberías para las condiciones reales de limpieza y química del agua. |
| Artículos de limpieza | Fuente de agua de lavado, presión, caudal, secuencia de lavado y capacidad de drenaje residual |
| Suministro eléctrico | Accionamiento, bomba de lavado y otras cargas suministradas; vatios o kW, voltaje, fase y frecuencia |
| Opción UV | Ya sea incluido; potencia de la lámpara en vatios, cantidad, flujo de diseño y límites de calidad del agua |
| Documentación de suministro | Hoja de datos actual, plano de disposición, instrucciones de funcionamiento, garantía y volumen de entrega. |
Confirmar equipos y opciones incluidos
Convenir en el alcance del suministro el tambor, la cámara, el equipo de limpieza de malla, las bombas y los controles. Confirme también si los medios biológicos, la aireación, los rayos UV y las tuberías de instalación están incluidos o cotizados por separado.
Cualquier etapa UV necesita sus propias condiciones de tratamiento y flujo operativo. Asimismo, el volumen de la biocámara por sí solo no establece la capacidad de tratamiento biológico.
Discuta su configuración ↗Detalles de configuración y suministro
Las especificaciones y los precios publicados pueden cambiar a medida que se actualiza el equipo. Antes de realizar el pedido, confirme los detalles técnicos más recientes, los requisitos eléctricos regionales y los precios con nuestro equipo.
Los componentes opcionales se cotizan por separado a menos que se incluyan expresamente. Su cotización confirma la configuración final, el alcance del suministro y los términos de entrega.
Instalación de un filtro de tambor combinado
Igualar niveles de agua y tuberías
- Confirme el funcionamiento alimentado por gravedad o por bomba para la disposición seleccionada.
- Verifique los niveles de entrada, salida y estanque, la altura disponible y el servicio de la bomba.
- Proporcionar el suministro de agua de lavado y la ruta de drenaje de aguas residuales necesarios.
- Finalmente, permita el acceso a la pantalla, el variador, la cámara y cualquier equipo UV.
Comisión de la Etapa Biológica
Acuerde el tipo de medio, la cantidad, el movimiento y el suministro de oxígeno antes del inicio. Luego siga un plan de puesta en servicio que tenga en cuenta la maduración biológica.
Monitoree las condiciones del agua y la carga de alimento a medida que se desarrolla el sistema. El filtro es una parte del plan más amplio de abastecimiento, alimentación, oxígeno y calidad del agua.
Cómo dimensionar un filtro de tambor combinado
Primero, defina el flujo máximo real a través de la rama del filtro. Si se especifica un tiempo de rotación para su proyecto, calcule Q = V ÷ T, usando el volumen de agua en m³ y el tiempo en horas.
A continuación, verifique dos tareas separadas: la clasificación mecánica del tambor en la malla elegida y la capacidad de la etapa biológica para la carga de alimentación propuesta. Un tanque de mayor volumen o una bomba más rápida no establecen ninguna de las funciones por sí solos.
- Aplicación, especies, volumen de agua y caudal de filtrado previsto.
- Alimentación diaria máxima, carga de sólidos y condiciones del agua.
- Requisitos preferidos de apertura, medios y aireación de la pantalla.
- Tendido de tuberías, niveles de funcionamiento, espacio disponible y drenaje.
- Objetivo UV, suministro eléctrico y controles propuestos.
Utilice la calculadora para preparar los detalles de flujo, alimentación e instalación para nuestro equipo. La selección final debe abarcar tanto el cribado mecánico como el tratamiento biológico.
Calculadora de flujo de filtro de tambor combinado y resumen de selección
Calcule el flujo de su filtro o envíe una solicitud de ayuda con el tamaño. El resultado registra malla, alimentación y opciones para poder revisar tanto las funciones mecánicas como biológicas.
Cómo funciona esta calculadora
Para flujo basado en volumen de negocios, Q = V ÷ T. La herramienta convierte litros a metros cúbicos dividiendo por 1000. Luego agrega el porcentaje de asignación elegido al flujo ingresado o calculado.
Se registran malla y alimentación diaria para revisión técnica. Sin embargo, la herramienta no selecciona un modelo Combi no verificado, no aplica un multiplicador de malla, no calcula la capacidad del medio biológico ni establece la dosis de UV.
Con “Ayúdame a determinar el flujo”, no se calcula ninguna clasificación de flujo. En cambio, el escrito solicita una revisión del proyecto. La selección del modelo final necesita los datos de diseño mecánico y biológico actuales.
Mantenimiento del filtro de tambor combinado
Mampara y sistema de lavado
Inspeccione la rejilla, las boquillas rociadoras, el suministro de agua de lavado y el drenaje residual. Compruebe también la disposición de accionamiento y control de nivel siguiendo las instrucciones suministradas.
Medios y aireación
Verificar medios biológicos y aireación cuando corresponda. Siga el método de limpieza acordado para que el servicio apoye la etapa de tratamiento biológico.
Bombas, controles y UV
Siga las instrucciones de aislamiento y mantenimiento de equipos eléctricos. Además, dé servicio a las lámparas y fundas UV según el programa de la unidad suministrada.
Solicite una cotización de filtro de tambor combinado
Envíe su modelo Combi preferido si lo conoce, flujo de filtro, alimentación diaria y detalles de instalación. Alternativamente, agregue el resumen de la calculadora para que nuestro equipo pueda revisar juntos las etapas biológicas y de detección propuestas.
Fabricado en India, con servicio mundial
Trabajar con el fabricante
Hable sobre su filtro de tambor combinado directamente con Pureflow Bio. Fabricamos equipos de filtración para acuarios y acuicultura en la India.
Servicio y soporte mundial
Comparta la ubicación de su proyecto para que podamos confirmar la entrega, las responsabilidades de instalación, los repuestos y los acuerdos de servicio en la cotización.
Proyectos Completos de Filtración
Coordinar cribado de tambores, tratamiento biológico, bombas y cualquier opción UV. Luego revise cómo se conecta el equipo al estanque completo o a la instalación RAS.
Garantía y Despacho
Garantía de un año
La garantía tiene una duración de un año a partir de la fecha de la factura y cubre la carrocería y los componentes suministrados. Se excluyen el desgaste normal, el funcionamiento inadecuado y los daños físicos. Operar fuera de las condiciones pactadas puede afectar a la cobertura.
Fabricación y Despacho
El envío se realiza dentro de los 15 días hábiles posteriores a la confirmación del pedido. Esta es la fecha en que el equipo sale de nuestras instalaciones; El tiempo de tránsito depende del destino. Su cotización confirma el alcance de configuración, entrega e instalación.
Preguntas frecuentes sobre filtros de tambor combinados
¿Qué es un filtro de tambor combinado?
Un filtro de tambor combinado combina un cribado de tambor mecánico con una cámara de tratamiento biológico en una disposición coordinada. La criba elimina el material en suspensión, mientras que la etapa biológica apoya el tratamiento de los residuos disueltos en condiciones de funcionamiento adecuadas. Confirme el medio suministrado, la aireación y cualquier opción UV en la cotización.
¿En qué se diferencia un filtro combinado de un filtro de tambor independiente?
Un filtro de tambor independiente proporciona un cribado mecánico. Por el contrario, una disposición combinada también incluye una cámara biológica. Por tanto, la selección debe abarcar tanto el caudal hidráulico como la carga de tratamiento biológico; igualar únicamente el índice de flujo del tambor no es suficiente.
¿Cómo puedo dimensionar un filtro de tambor combinado para un estanque koi?
Comience con el flujo real a través de la rama del filtro. Alternativamente, calcule un flujo de circulación a partir del volumen de agua y el tiempo de rotación especificado para su proyecto. Luego revisar la malla elegida, carga de sólidos, alimentación diaria, medios biológicos, aireación y niveles de instalación. El volumen del tanque por sí solo no establece la capacidad de tratamiento.
¿Qué malla de criba y caudal nominal debo elegir?
El catálogo enumera malla SS 316 de 75 micrones. Comparta la apertura de su pantalla preferida y la carga de sólidos esperada, luego confirme el índice de flujo del modelo Combi seleccionado en esa malla y los niveles de agua previstos. La calculadora registra la malla para su revisión; no aplica un multiplicador de capacidad.
¿Se incluyen medios, aireación y UV?
Estos artículos se incluyen únicamente cuando se indica en el alcance de suministro acordado. Primero, confirme el tipo y volumen del medio biológico, el suministro de aire y los controles. Si se selecciona UV, confirme también la potencia de la lámpara en vatios, el flujo de funcionamiento, los límites de calidad del agua y el objetivo del tratamiento.
¿Puede funcionar en diseños alimentados por gravedad y por bomba?
Comparta las tuberías propuestas, los niveles operativos de agua y el servicio de la bomba para que se pueda verificar la disposición para la configuración seleccionada. En particular, la altura disponible, los niveles de entrada y salida, el suministro de agua de limpieza y el drenaje deben adaptarse a la instalación.
¿Qué mantenimiento necesita un filtro combinado?
Inspeccione la rejilla, las boquillas rociadoras, el drenaje de residuos, los controles de transmisión y nivel, luego siga las instrucciones de limpieza suministradas. También verifique el movimiento y la aireación del medio cuando corresponda, y realice el mantenimiento de cualquier equipo UV según lo especificado. La limpieza automática de la pantalla no elimina la necesidad de una inspección de rutina.
¿Qué garantía y tiempo de envío aplican?
La garantía tiene una duración de un año a partir de la fecha de la factura y cubre la carrocería y los componentes suministrados. Se excluyen el desgaste normal, el funcionamiento inadecuado y los daños físicos. El envío se realiza dentro de los 15 días hábiles posteriores a la confirmación del pedido; El tiempo de tránsito es adicional. Su cotización confirma las responsabilidades de configuración, entrega e instalación.
¿Necesita un estanque completo o un sistema de acuicultura?
Planifique tanques, bombas, filtración combinada, tratamiento biológico y cualquier equipo UV como un solo proyecto. Comparta su diseño para que Pureflow Bio pueda revisar juntos el suministro y la integración del equipo.
